"産品中心
爲客戶提供全面的設備和工藝解決方案

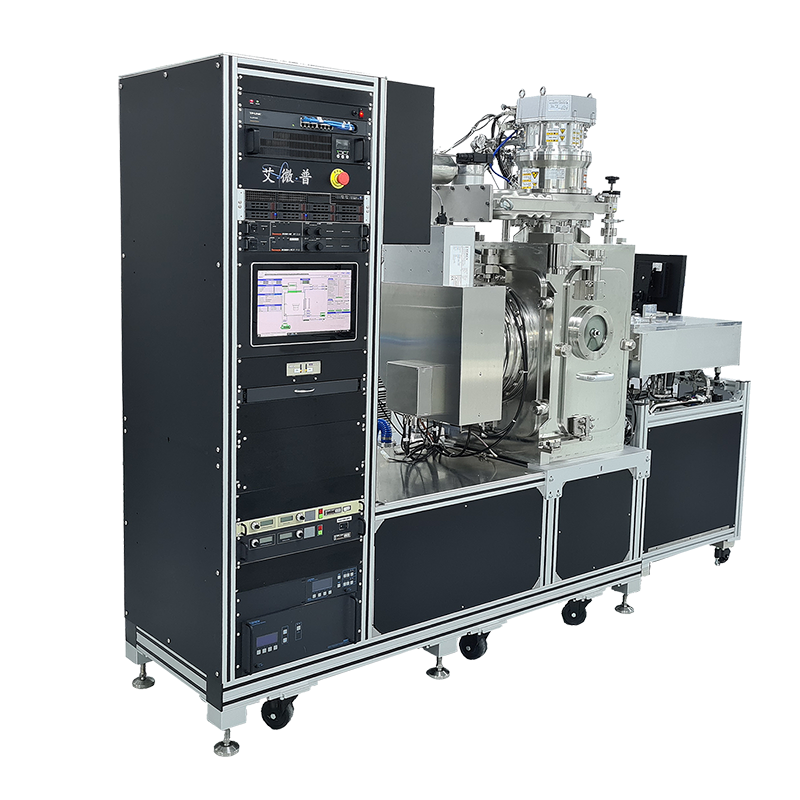

AVP IBE System
- 廣泛适用所有材料刻蝕,包括RIE難以刻蝕的Au、Pt、Mo等難熔金屬、Fe、Co、Ni等磁性材料、陶瓷、氧化物、多層膜、傾斜光栅等。
- 成熟、可靠、低成本、高産能、7/24連續運行的薄膜刻蝕系統
- 歐美工業生産驗證的、多種成熟的薄膜刻蝕工藝
- 傑出的薄膜刻蝕均勻性和重複性 <>
- 廣泛适用所有材料刻蝕,包括RIE難以刻蝕的Au、Pt、Mo等難熔金屬、Fe、Co、Ni等磁性材料、陶瓷、氧化物、多層
AVP HR PVD System
-高濃度離子輔助的傾角濺射(Directional Sputtering)
-高速率反應濺射,如Al2O3的沉積速率 > 1nm/s
-優異的薄膜厚度均勻性(1σ<1%),裹覆率(Step Coverage ~50%)
-基片背面氦氣冷卻,基片溫度(<50°C)
-高靶材使用率(>80%)
-高濃度離子輔助的傾角濺射(Directional Sputtering)
-高速率反應濺射,如Al2O3的沉
"支持與服務
爲客戶提供全面的設備和工藝解決方案
"關于艾微普
爲客戶提供全面的設備和工藝解決方案
專注打造世界先進水平的高端微納器件、半導體、及新能源加工設備
公司由美國矽谷企業家團隊與國内著名上市企業天通公司(TDG)合作,在浙江海甯創立。公司聚集了多位海内外資深微納加工及半導體設備、工藝、材料專家,專注打造世界先進水平的高端微納器件、半導體、及新能源加工設備。

公司的核心技術和産品包括物理氣相沉積/磁控濺射(PVD)、離子束刻蝕機(IBE)、反應離子刻蝕機(RIE)等系列MEMS、半導體、新能源器件制造專用設備。公司自創立以來,已經獲得幾十項國家專利。
